Топографическая съёмка

Топографическая съёмка даёт точное представление об участке местности в виде плана или цифровой модели. Она помогает учитывать рельеф, объекты и инженерные сети ещё до начала проектирования и строительства.

Топографическая съёмка: что это такое и зачем она нужна

Топографическая съёмка — это комплекс полевых и камеральных работ, в результате которых получают точный план или цифровую модель участка местности. На таких материалах отображают рельеф, здания, дороги, инженерные сети, деревья, ограждения, водоёмы, элементы благоустройства и другие объекты, важные для проектирования и строительства. По сути, топографическая съёмка создаёт основу, на которую затем опираются архитекторы, проектировщики, кадастровые специалисты, инженеры и строители.

Её ценность в том, что она позволяет увидеть участок не «на глаз», а в измеряемом виде: с координатами, высотами, привязкой к системе координат и масштабом. Это особенно важно там, где даже небольшая ошибка может привести к смещению здания, конфликту с коммуникациями, неверной посадке объекта на рельеф или перерасходу материалов. Топографическая съёмка помогает избежать таких проблем ещё до начала работ.

Где применяется топографическая съёмка

Сфера применения очень широка. Топографические материалы нужны не только на пустых земельных участках, но и в плотно застроенной городской среде, на промышленных площадках, внутри кварталов, вдоль дорог и инженерных коридоров. Чем сложнее территория, тем выше значение качественной съёмки.

подготовка проектов жилых и общественных зданий;
разработка планов благоустройства и озеленения;
проектирование дорог, подъездных путей и развязок;
прокладка инженерных сетей и реконструкция коммуникаций;
сопровождение строительства и контроль фактических отметок;
обновление генеральных планов и схем территории;
обследование участков перед покупкой, арендой или освоением;
подготовка исходных данных для вертикальной планировки.

Если участок расположен в зоне плотной застройки, важными становятся не только границы и рельеф, но и точное положение всех надземных и подземных объектов, которые могут влиять на проект. Поэтому топографическая съёмка нередко выполняется как часть более широкой инженерной подготовки территории.

Что показывают топографические материалы

Результат съёмки — это не просто рисунок местности, а упорядоченная геопространственная информация. На плане обычно отображают объекты с условными обозначениями, линиями и отметками высот. Состав материала зависит от масштаба, задач проекта и степени детализации, но есть элементы, которые встречаются чаще всего.

Основные элементы топоплана

контуры зданий и сооружений;
дороги, проезды, тротуары, площадки;
бордюры, лестницы, подпорные стены;
ограждения, заборы, ворота;
деревья, кустарники, газоны;
водоотводные канавы, ливнёвка, кюветы;
колодцы, люки, камеры, опоры;
элементы инженерных сетей, если они доступны для фиксации;
рельеф в виде горизонталей и отметок;
координатная сетка и опорные точки.

Рельеф как ключевой параметр

Одно из главных преимуществ топографической съёмки — возможность показать не только положение объектов в плане, но и высотную картину территории. Рельеф определяет направление стока воды, возможность устройства фундамента, объёмы выемки и насыпи, а также особенности размещения зданий и дорог. На участках со сложным перепадом высот именно рельеф часто влияет на проект сильнее, чем размеры самой территории.

Для отображения рельефа используют горизонтали, отметки характерных точек и дополнительные элементы, позволяющие увидеть уклоны, понижения, гребни и бровки. Чем меньше шаг горизонталей и чем плотнее сеть измерений, тем точнее читается поверхность.

Виды топографической съёмки

Топографическая съёмка бывает разной по масштабу, точности, площади и способу выполнения. Выбор метода зависит от цели работ. На одном объекте достаточно компактного плана небольшого масштаба, на другом требуется детальная цифровая модель с высокой плотностью точек.

По масштабу и детализации

Вид съёмки	Особенности	Когда используется
Крупномасштабная	Даёт высокую детализацию и показывает мелкие элементы	Проектирование зданий, сетей, благоустройства, реконструкция
Среднемасштабная	Подходит для более общих планировочных задач	Градостроительные и территориальные решения
Мелкомасштабная	Используется для обзорных материалов	Оценка больших территорий, предварительное изучение местности

По способу выполнения

Наземная съёмка — выполняется геодезическими приборами с поверхности земли и подходит для большинства инженерных задач.
Аэрофотосъёмка — используется для больших площадей и труднодоступных территорий, особенно когда важно быстро получить общую картину.
Лазерное сканирование — позволяет получить плотное облако точек и детализировать сложные объекты, фасады, промышленные площадки и плотную городскую застройку.
Комбинированный подход — объединяет несколько методов, если нужно совместить обзорность, точность и скорость.

Как выполняется топографическая съёмка

Несмотря на разнообразие объектов и технологий, общий порядок работ обычно сохраняется. Сначала анализируют исходные данные и задачу, затем выполняют полевые измерения, после этого проводят обработку информации и оформляют результат в удобном для проекта виде. Чем точнее подготовка, тем меньше исправлений потребуется на следующих этапах.

Этап 1. Подготовка

На подготовительном этапе определяют границы участка, состав необходимых объектов, требуемый масштаб, систему координат и формат итогового материала. Также оценивают условия местности: наличие застройки, растительности, перепадов высот, ограничений по доступу и времени выполнения работ. Важную роль играет предварительное понимание того, какие данные должны быть отображены обязательно, а какие — по согласованию с проектной задачей.

Этап 2. Полевые измерения

В поле выполняют съёмку точек местности и объектов. Специалист фиксирует положение характерных элементов, высоты, оси, углы и границы. При необходимости дополнительно определяют точки для привязки к существующей геодезической сети. Если участок насыщен объектами, измерений может быть очень много, поскольку для точного плана важно не упустить ни один значимый элемент.

Этап 3. Обработка данных

После полевых работ данные передают в камеральную обработку. На этом этапе проверяют измерения, строят цифровую модель рельефа, формируют горизонтали, наносят объекты и подготавливают топографический план. При необходимости уточняют условные обозначения и структуру слоёв, чтобы материал был удобен для проектировщиков и совместим с другими инженерными данными.

Этап 4. Оформление результата

Итогом может быть бумажный топоплан, электронный файл, набор координат, цифровая модель местности или комплект материалов, пригодный для дальнейшего проектирования. В профессиональной практике особенно ценится не только точность, но и читаемость: план должен быть понятен специалистам разных направлений, от архитектора до инженера по сетям.

Какие инструменты используют

Современная топографическая съёмка выполняется с помощью точных приборов, которые позволяют измерять расстояния, углы, координаты и высоты. Выбор оборудования зависит от масштаба задач, требуемой скорости и условий местности.

Основные приборы и технологии

Тахеометр — универсальный геодезический инструмент для измерения расстояний и углов;
GNSS-оборудование — используется для определения координат по спутниковым сигналам;
Нивелир — применяется для высокоточных высотных измерений;
Лазерный сканер — нужен для быстрого получения большого массива точек;
Беспилотные летательные аппараты — помогают в аэрофотосъёмке и сборе данных на больших территориях;
Программное обеспечение — используется для обработки, моделирования и оформления результатов.

Почему важна точность приборов

Точность в топографической съёмке напрямую влияет на качество проекта. Даже небольшое смещение точки может изменить положение стены, трассу коммуникации или расчёт уклонов. Поэтому важны не только современные приборы, но и грамотная методика измерений, контроль исходных данных и проверка результатов на этапе обработки.

От чего зависит качество топографической съёмки

Качество результата определяется не одним фактором, а их совокупностью. Хороший прибор сам по себе не гарантирует точность, если неверно выбран масштаб, недостаточно подробно снят рельеф или допущены ошибки при обработке. Для получения надёжного материала важно учитывать особенности участка и конечную цель.

Основные факторы качества

Цель съёмки — под разные задачи требуется разная детализация.
Плотность измерений — чем сложнее территория, тем больше точек нужно снять.
Правильный выбор метода — наземный, воздушный или комбинированный.
Согласованность координат — все данные должны быть приведены к единой системе.
Квалификация исполнителя — ошибки в полевых или камеральных работах снижают ценность плана.
Условия местности — плотная застройка, растительность и рельеф могут усложнять измерения.

Типичные ошибки при некачественной съёмке

недостаточное количество точек на рельефе;
пропуск мелких, но важных объектов;
неверная привязка к координатной системе;
смешение разных уровней детализации на одном плане;
неучёт скрытых препятствий и подземных коммуникаций, если они должны быть обследованы отдельно;
плохая читаемость итогового материала.

Как читать топографический план

Топографический план становится полезным тогда, когда его можно правильно интерпретировать. Для этого используют условные знаки, подписи, числовые отметки и графические обозначения. Чем сложнее участок, тем важнее аккуратное оформление и понятная структура плана.

Что стоит обратить внимание в первую очередь

масштаб и единицы измерения;
направление север-юг и ориентация листа;
система координат и высот;
подписи отметок и горизонталей;
условные обозначения объектов;
наличие опорных точек и сетки;
датировка материалов, если она указана.

Для проектировщика особенно важны рельеф, существующие здания, инженерные сети и ограничения по территории. Для заказчика полезно понимать, где находятся зоны перепада высот, какие элементы уже присутствуют на участке и насколько свободна площадка для нового строительства или благоустройства.

Как рассчитываются некоторые параметры

Топографическая съёмка часто используется не только для изображения местности, но и для расчётов. На основе данных плана определяют перепады высот, объёмы земляных работ, уклоны и расстояния между объектами. Эти расчёты помогают оценить трудоёмкость проекта и заранее увидеть сложные места.

Примеры простых расчётов

Перепад высот между двумя точками вычисляют как разницу отметок:

ΔH = H2 - H1

Если отметка первой точки составляет 125,40 м, а второй — 128,10 м, то перепад высот равен:

ΔH = 128,10 - 125,40 = 2,70 м

Уклон участка можно выразить как отношение перепада высот к горизонтальному расстоянию:

i = ΔH / L

Если перепад высот равен 1,2 м, а расстояние — 24 м, то:

i = 1,2 / 24 = 0,05, то есть 5%.

Такие вычисления особенно полезны при проектировании водоотвода, дорог, пандусов, подпорных решений и вертикальной планировки.

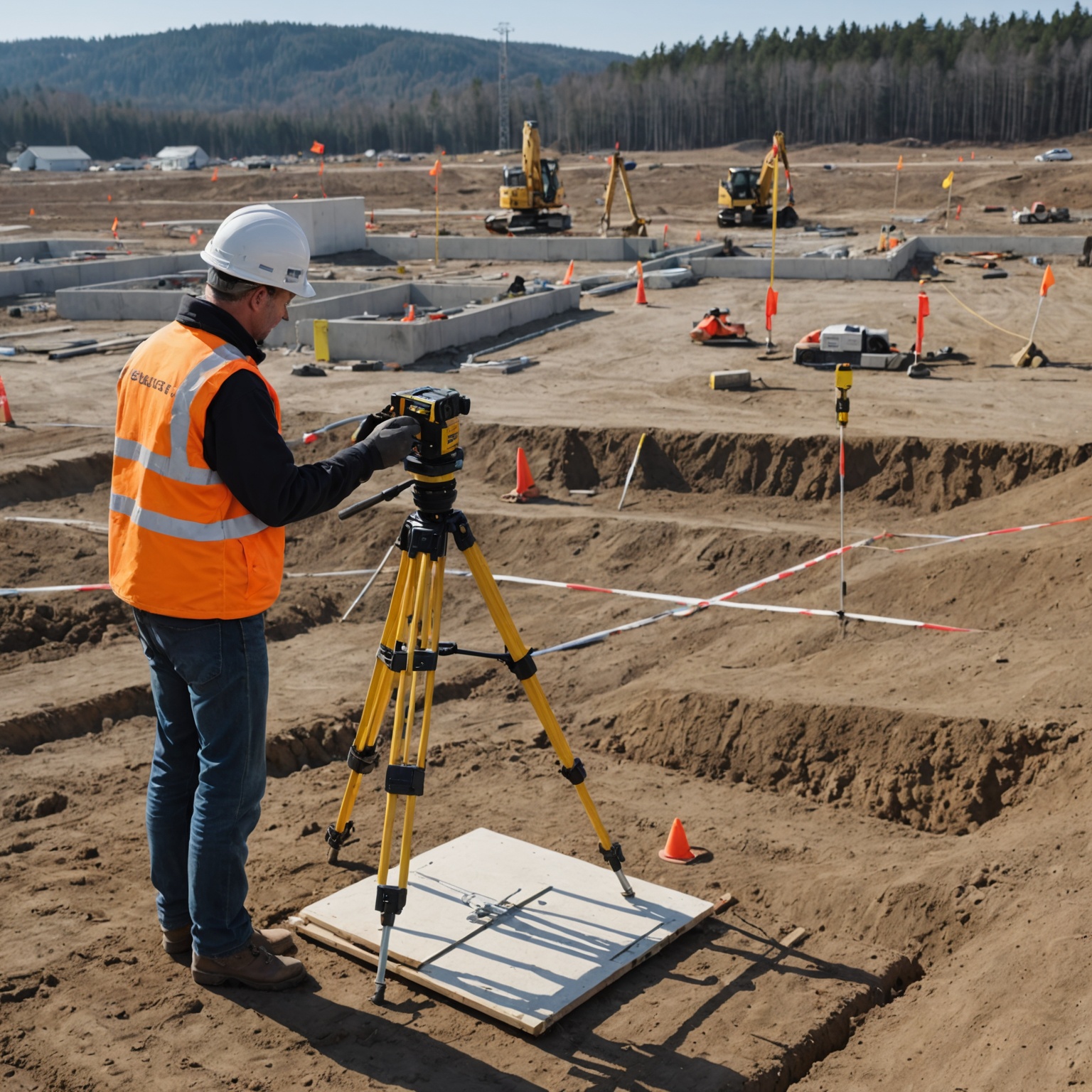

Топографическая съёмка и строительство

В строительстве топографическая съёмка играет роль исходного фундамента для проектных решений. Без неё трудно корректно разместить здание на участке, определить отметки нулевого цикла, оценить подъездные пути и учесть существующие ограничения. На этапе стройки материал помогает контролировать соответствие фактического положения проекту, а после завершения работ может использоваться для исполнительной документации и обновления планов территории.

Особое значение для участков со сложным рельефом

На ровной площадке многие задачи решаются проще, но даже там нужно учитывать границы, объекты и коммуникации. На рельефных участках значение съёмки возрастает многократно: малозаметный уклон может повлиять на водоотведение, размещение подпорных элементов и стоимость земляных работ. Точный план позволяет заранее увидеть, где потребуется выемка, где — насыпь, а где необходимы дополнительные инженерные решения.

Связь с инженерными сетями

При проектировании коммуникаций особенно важно знать не только поверхность, но и расположение существующих объектов, которые могут помешать трассировке или потребовать переустройства. Топографическая съёмка помогает встроить будущую сеть в реальную городскую или промышленную среду, сократив риск пересечений и коллизий.

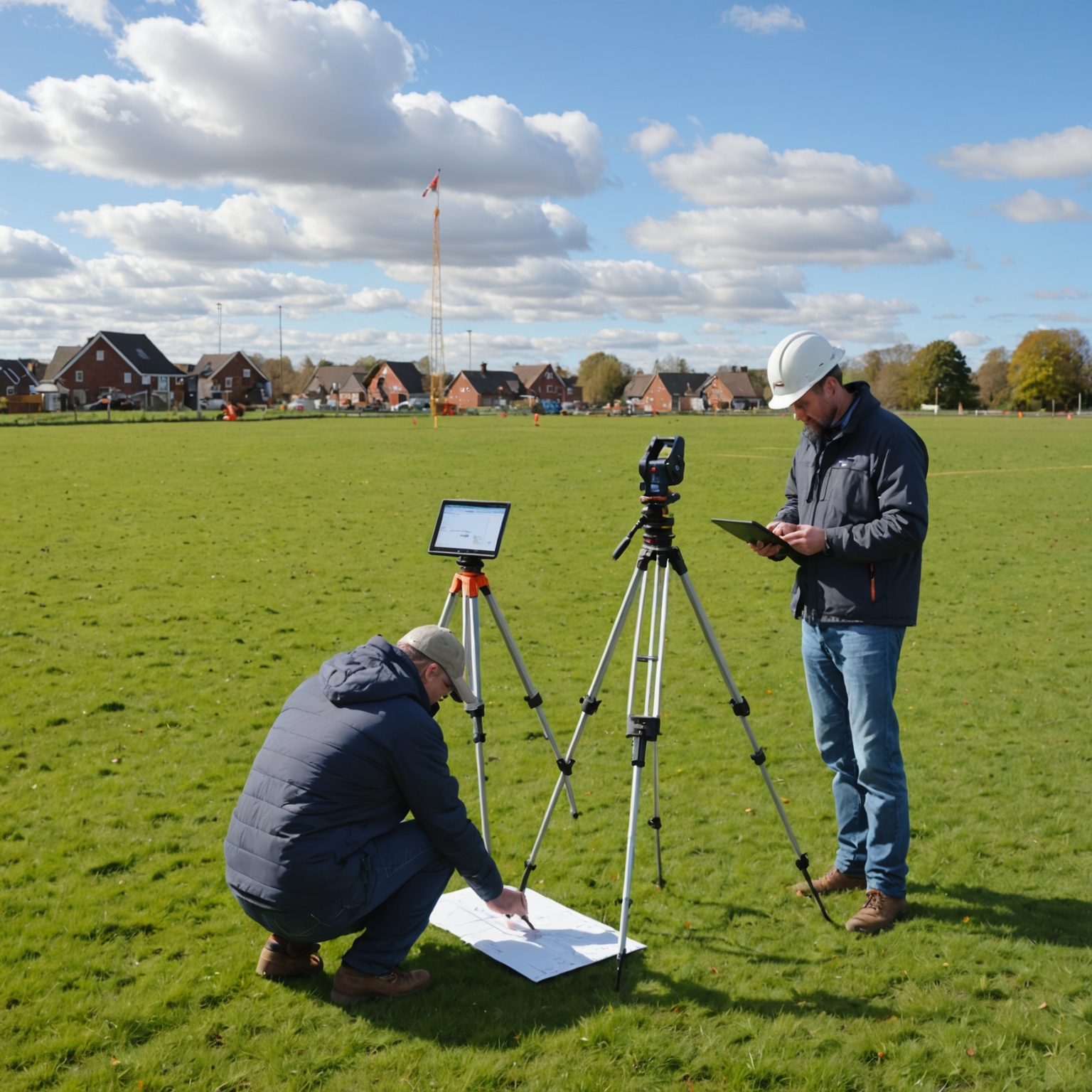

Почему топографическая съёмка важна не только для специалистов

Хотя результат съёмки чаще используют инженеры и проектировщики, выгоду от неё получает и собственник участка, и застройщик, и любой человек, планирующий серьёзные изменения территории. Точный план помогает лучше понять потенциал участка, оценить сложность работ и избежать лишних затрат. Это особенно важно при покупке земли, подготовке к строительству дома, организации подъездов, устройстве дренажа или перепланировке двора.

Топографическая съёмка делает территорию «читаемой». Вместо приблизительных представлений появляется объективная картина: где расположены границы, как меняется высота, какие препятствия уже существуют и какие решения требуют особой осторожности. Именно поэтому качественные топографические материалы часто становятся первым и самым важным шагом любого серьёзного проекта.

Заключение

Топографическая съёмка — это основа точного понимания участка и ключевой инструмент для проектирования, строительства и благоустройства. Она объединяет измерения, анализ рельефа и грамотное оформление данных в удобный для работы материал. Чем сложнее территория и ответственнее проект, тем важнее качественно выполненная съёмка. Надёжный топоплан помогает принимать обоснованные решения, снижает риск ошибок и делает дальнейшие этапы работы более предсказуемыми.
