Сборные перекрытия

Сборные перекрытия — это готовые конструктивные элементы, которые монтируют на объекте для формирования межэтажных и других горизонтальных несущих уровней. Они позволяют ускорить строительство, сократить объем работ на площадке и обеспечить предсказуемые характеристики конструкции.

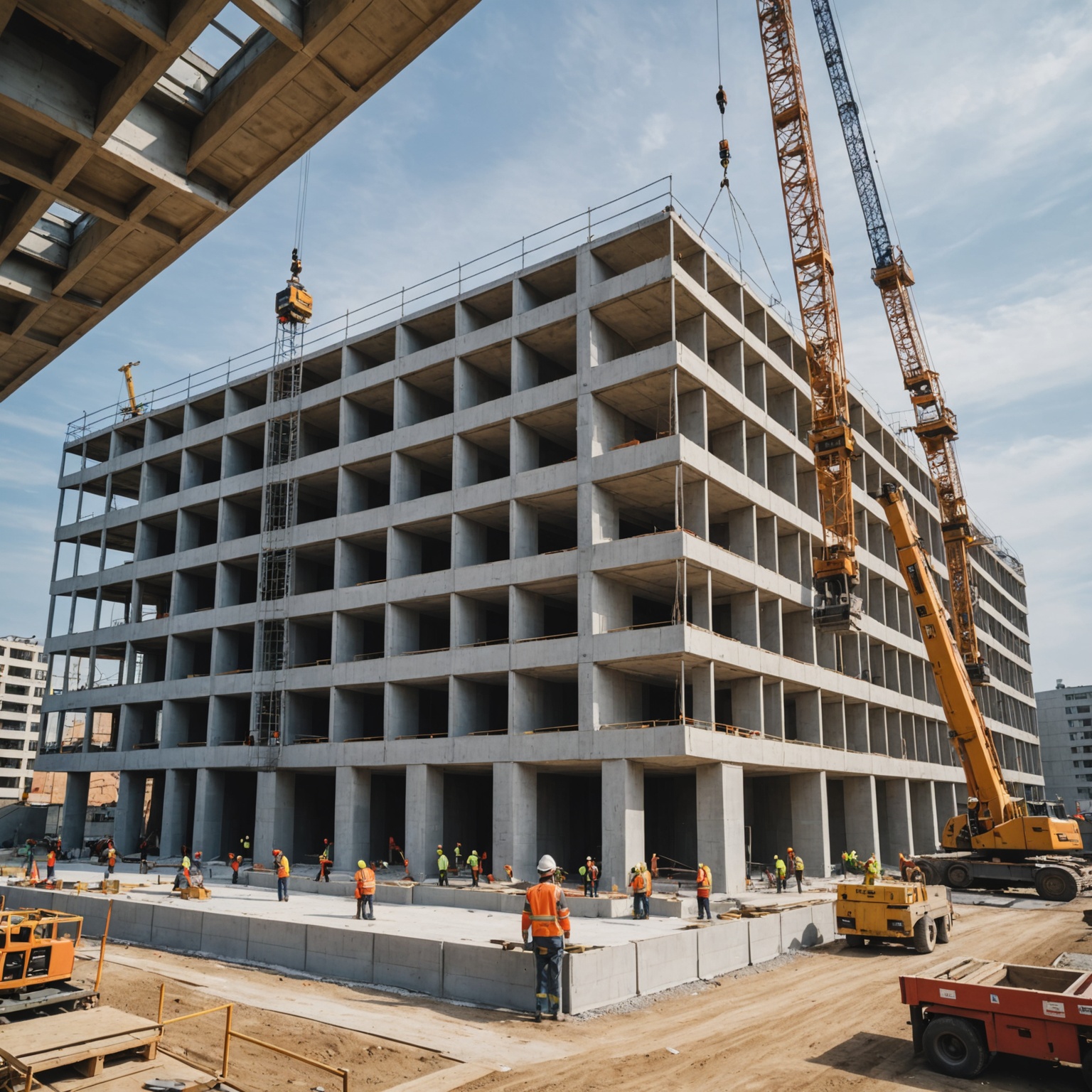

Сборные перекрытия: что это такое и где применяются

Сборные перекрытия — это конструктивные элементы здания, которые формируют горизонтальные несущие уровни между этажами или над подвалом, подвалом, чердаком и другими помещениями. Их особенность заключается в том, что основные элементы изготавливаются заранее на производстве, а на объекте только монтируются в проектное положение. Такой подход позволяет ускорить строительство, обеспечить стабильное качество изделий и сократить объем «мокрых» процессов на площадке.

В современном строительстве сборные перекрытия применяются в жилых домах, общественных зданиях, административных объектах, складских и производственных помещениях. Их выбирают там, где важны скорость монтажа, повторяемость конструкций и предсказуемая несущая способность. При этом к сборным системам предъявляются высокие требования по точности изготовления, правильному стыкованию элементов и качеству монтажных работ.

Основные виды сборных перекрытий

Сборные перекрытия не являются одной универсальной системой. Под этим понятием объединяется несколько решений, различающихся по конструкции, массе, способу опирания и области применения. Выбор зависит от пролета, расчетных нагрузок, архитектурной схемы здания и требований к дальнейшей отделке.

Плиты сплошного сечения

Это один из самых распространенных вариантов. Плиты представляют собой железобетонные изделия заводского изготовления, которые укладываются на несущие стены или балки. Они отличаются высокой жесткостью, хорошей несущей способностью и удобством монтажа. Чаще всего применяются в зданиях с регулярной сеткой опор.

Пустотные плиты

Такие плиты имеют продольные пустоты, что снижает собственную массу конструкции без значительного ухудшения прочностных характеристик. Пустоты также улучшают звуко- и теплоизоляционные свойства. Благодаря меньшему весу монтаж таких элементов обычно проще, а нагрузка на стены и фундамент ниже, чем у сплошных плит.

Ребристые элементы

Ребристые сборные перекрытия включают плиту и усиливающие ребра, которые повышают жесткость конструкции. Подобные решения применяются в случаях, когда требуется перекрывать большие пролеты или воспринимать значительные нагрузки. Они могут использоваться в производственных и общественных зданиях, а также в отдельных типах жилых объектов.

Сборно-монолитные системы

Эти конструкции объединяют элементы заводского изготовления и бетон, который укладывается на месте. Обычно используются несъемные или частично несъемные элементы, а затем выполняется бетонирование швов, замоноличивание узлов или устройство надбетонки. Такой вариант часто выбирают, когда нужно получить более гибкое решение по планировке и при этом сохранить преимущества индустриального строительства.

Из чего состоит сборное перекрытие

Несмотря на различия в типах, у большинства сборных перекрытий есть общие конструктивные части. Их понимание помогает лучше оценить, как работает вся система в целом.

Несущие элементы

Это сами плиты, панели или балки, воспринимающие основные нагрузки. Именно они передают усилия на стены, ригели, колонны или другие опоры. От качества изготовления несущих элементов зависит надежность всей конструкции.

Опорные участки

Плита должна правильно опираться на несущую часть здания. Длина опирания, положение элемента и качество поверхности в зоне контакта имеют решающее значение. Неправильное опирание может привести к локальным напряжениям, трещинам и снижению срока службы.

Монтажные швы

Между отдельными элементами оставляют стыки, которые затем заполняют раствором, бетоном или специальными составами. Швы обеспечивают совместную работу плит, распределение нагрузок и герметичность покрытия. При некачественном выполнении стыков могут появляться сквозные щели, неровности, акустические мостики и зоны повышенной деформации.

Связи и анкеровка

Для повышения пространственной жесткости элементы перекрытия связывают между собой и с несущими конструкциями. Это особенно важно для зданий, где перекрытие участвует не только в восприятии вертикальных нагрузок, но и в обеспечении устойчивости всей коробки здания.

Преимущества сборных перекрытий

Популярность сборных перекрытий объясняется сочетанием эксплуатационных и технологических достоинств. Однако их преимущества проявляются в полной мере только при грамотном проектировании и аккуратном монтаже.

Высокая скорость монтажа. Сборные элементы быстро устанавливаются на объекте, что сокращает общие сроки строительства.
Стабильное заводское качество. Изделия изготавливаются в контролируемых условиях, где проще обеспечить точность размеров и характеристик материала.
Снижение трудоемкости на площадке. Значительная часть процессов переносится на производство, уменьшая объем работ на месте.
Предсказуемая несущая способность. Проектные параметры элемента можно заранее рассчитать и проверить.
Удобство массового строительства. Повторяемые типоразмеры особенно эффективны в типовых зданиях.

Дополнительным плюсом часто становится возможность ускорить переход к следующим этапам работ: устройству перегородок, инженерных сетей, стяжек и отделки. Это особенно важно на объектах с жестким графиком.

Ограничения и особенности применения

Наряду с плюсами у сборных перекрытий есть и ограничения. Они связаны прежде всего с транспортировкой крупногабаритных элементов, необходимостью точного проектирования и зависимостью от монтажной техники.

Транспортные и монтажные ограничения

Крупные плиты требуют подходящего транспорта, места для складирования и подъемных механизмов. На стесненных участках это может усложнить организацию работ. Кроме того, масса элементов нередко требует применения крана и продуманной логистики по подаче изделий к месту монтажа.

Требования к геометрии здания

Сборные плиты лучше работают в зданиях с регулярной схемой опор и относительно стандартными пролетами. Если архитектура сложная, с перепадами уровней, большими вырезами, криволинейными участками или нестандартными нагрузками, может потребоваться комбинированное решение.

Зависимость от качества стыков

Даже очень прочный заводской элемент не обеспечит надежность системы, если швы между плитами выполнены плохо. Ошибки при замоноличивании, недостаточная очистка поверхностей, нарушения технологии укладки раствора или бетона могут сказаться на работе всей конструкции.

Как выбирают сборное перекрытие

Выбор конструкции нельзя делать только по цене или удобству доставки. Правильный подбор основывается на комплексе факторов, связанных с расчетом нагрузок, назначением здания и архитектурными особенностями.

Нагрузки

Перекрытие должно выдерживать собственный вес, полезную нагрузку от людей, мебели, оборудования, перегородок и возможных временных воздействий. Чем выше расчетная нагрузка, тем более прочной и жесткой должна быть система.

Пролет

Пролет — это расстояние между опорами. Чем он больше, тем сложнее обеспечить достаточную жесткость и ограничить прогиб. Для разных типов сборных элементов существуют свои рациональные диапазоны пролета. При увеличении расстояния между опорами обычно возрастает толщина или масса элемента, а иногда требуется переход к ребристым или комбинированным решениям.

Назначение помещения

Для жилых зданий важны акустический комфорт, огнестойкость и удобство отделки. Для складов и производственных помещений на первый план выходят несущая способность и стойкость к интенсивным нагрузкам. В общественных зданиях дополнительно учитываются требования к перепланировке, прокладке инженерных коммуникаций и эксплуатационной надежности.

Условия эксплуатации

Влажность, температурные колебания, агрессивные среды и вероятность вибрационных воздействий влияют на выбор материала и схемы перекрытия. Например, в помещениях с повышенной влажностью важны защита арматуры и правильная организация примыканий.

Ключевые этапы монтажа

Монтаж сборных перекрытий требует не только подъемной техники, но и строгой последовательности операций. От правильности каждого этапа зависит надежность всей системы.

Подготовка опор. Проверяют отметки, геометрию, прочность и ровность опорных поверхностей.
Доставка и складирование элементов. Плиты размещают так, чтобы исключить повреждения и обеспечить удобную подачу к монтажу.
Строповка и подъем. Элементы поднимают согласно проекту производства работ, соблюдая безопасные схемы перемещения.
Укладка на опоры. Плита устанавливается в проектное положение с соблюдением длины опирания и зазоров.
Выравнивание и временная фиксация. При необходимости выполняют подкладку, корректировку и закрепление.
Заполнение швов и замоноличивание. Стыки между элементами заполняют раствором или бетоном, обеспечивая совместную работу плит.
Контроль качества. Проверяют правильность укладки, уровень, наличие необходимых связей и состояние стыков.

Нарушение последовательности монтажа часто приводит к проблемам уже в процессе эксплуатации. Именно поэтому даже при использовании типовых изделий требуется внимательная организация работ.

Контроль качества при устройстве сборных перекрытий

Контроль качества здесь имеет особое значение, поскольку перекрытие является несущим элементом, а ошибки в нем сложно исправить после завершения работ. Проверка должна охватывать как заводские изделия, так и монтажные операции на площадке.

Что проверяют у изделий

соответствие размеров проекту;
целостность бетона и отсутствие видимых повреждений;
состояние закладных деталей и монтажных петель;
качество поверхности в зонах опирания;
наличие дефектов, которые могут повлиять на работу элемента.

Что проверяют при монтаже

правильность положения плит в плане и по высоте;
длину опирания на несущие конструкции;
ширину и заполнение стыков;
наличие связей, анкеров и замоноличенных участков;
отсутствие недопустимых перепадов между соседними элементами.

Для большей наглядности удобно сопоставить типовые особенности разных решений.

Тип сборного перекрытия	Сильные стороны	Ограничения	Типичное применение
Сплошные плиты	Высокая жесткость, простота схемы	Большая масса, менее выгодны при больших пролетах	Жилые и общественные здания
Пустотные плиты	Меньший вес, хорошие эксплуатационные свойства	Ограничения по вырезам и сложным узлам	Массовое жилищное строительство
Ребристые элементы	Эффективны при больших пролетах	Сложнее в компоновке и отделке	Производственные и крупные общественные здания
Сборно-монолитные системы	Гибкость, хорошая совместная работа элементов	Больше мокрых процессов, выше требования к технологии	Разные типы зданий со сложной схемой

Простые расчеты и практическое понимание нагрузки

Для общего представления о работе перекрытия полезно понимать, как распределяется нагрузка. Упрощенно общая расчетная нагрузка на участок перекрытия складывается из собственного веса конструкции и полезной нагрузки. В реальном проектировании учитываются и другие факторы, но базовый принцип именно такой.

Если обозначить:

g — собственный вес перекрытия;
q — полезная нагрузка;
G — итоговая нагрузка на квадратный метр;

то в простом виде:

G = g + q

Если нагрузка действует на площадь 20 м², то суммарная нагрузка составит:

F = G × 20

Такое упрощение помогает понять, почему снижение массы сборного элемента может быть полезным: уменьшается нагрузка на стены, опоры и фундамент. Однако реальные расчетные схемы гораздо сложнее и всегда должны выполняться специалистами с учетом всех особенностей объекта.

Сборные перекрытия в системе всего здания

Перекрытие нельзя рассматривать отдельно от других конструкций. Оно работает в связке со стенами, колоннами, балками, лестничными узлами и диафрагмами жесткости. От характера этой связи зависит пространственная устойчивость здания.

Связь с несущими стенами

При опирании на стены важно обеспечить ровную опорную плоскость и достаточную площадь контакта. Слабые участки кладки, локальные неровности или пустоты могут создать опасные концентрации напряжений.

Связь с каркасом

В каркасных зданиях перекрытия часто опираются на ригели или балки. Здесь особенно важны точность монтажа, соблюдение проектных отметок и корректное соединение с каркасом. При этом перекрытие может выполнять и роль горизонтального диска, перераспределяющего усилия между элементами каркаса.

Проемы и инженерные коммуникации

Любые отверстия и вырезы в перекрытии должны быть предусмотрены заранее. Самовольное пробивание плит недопустимо, поскольку может нарушить работу арматуры и снизить несущую способность. Проемы под шахты, лестницы, стояки и коммуникации закладывают в проекте или выполняют по утвержденным решениям.

Эксплуатация и долговечность

Срок службы сборного перекрытия зависит не только от прочности материала, но и от правильной эксплуатации. Своевременное устранение протечек, защита стыков, контроль состояния швов и предотвращение перегрузок помогают сохранить надежность конструкции на долгие годы.

Особое внимание требуется зонам, где возможны:

протечки от инженерных систем;
постоянная вибрация;
ударные нагрузки;
воздействие повышенной влажности;
локальное ослабление из-за несанкционированных переделок.

Если перекрытие используется в здании, где возможны изменения функционального назначения помещений, заранее следует учитывать запас по нагрузке и возможность модернизации инженерной схемы. Это помогает избежать сложных и дорогих переделок в будущем.

Заключение

Сборные перекрытия остаются одним из самых практичных решений в строительстве благодаря скорости монтажа, заводскому качеству и удобству применения в типовых и массовых проектах. При этом надежность такой конструкции определяется не только самими плитами, но и качеством опирания, соединений, замоноличивания и общего контроля работ. Грамотно выбранный тип перекрытия, точный монтаж и внимательное отношение к стыкам позволяют получить прочную, долговечную и удобную в эксплуатации систему, соответствующую задачам конкретного здания.

Галерея: Сборные перекрытия

Разделы справочника

Основания и фундаменты
Раздел о грунтах, фундаментных конструкциях, армировании, гидроизоляции и подготовке основания. Помогает быстро сориентироваться в темах строительства и выбрать нужный материал.
Полы и перекрытия
Практический раздел о полах и перекрытиях: основание, стяжка, черновой пол, плиты и балки, а также подготовка к укладке напольных покрытий.
Стены и перегородки
Раздел о стенах и перегородках: виды конструкций, кладка, каркасы, несущие элементы, растворы и отделка для планирования и ремонта.
Тепло- и звукоизоляция
Материалы и решения для тепло- и звукоизоляции: утепление, защита от шума, паро- и ветрозащита, мостики холода и популярные изоляционные материалы.

FAQ

Чем пустотные плиты отличаются от сплошных и когда их выбирают?

Пустотные и сплошные плиты решают одну задачу — образуют несущее перекрытие, — но ведут себя по-разному. Сплошные плиты обычно выбирают там, где важны высокая жесткость и простая, понятная схема работы на опирание. Они хорошо подходят для зданий с регулярной сеткой несущих стен или балок, когда пролет и нагрузки заранее известны и не требуют сложных компромиссов.

Пустотные плиты выгодны, когда нужно уменьшить собственный вес перекрытия без заметной потери прочности. Пустоты снижают нагрузку на стены и фундамент, а также улучшают звуко- и теплоизоляционные свойства. Это особенно полезно в зданиях, где нужно ускорить монтаж и при этом не перегружать несущие конструкции. Выбор между этими вариантами обычно делают не по одному признаку, а по совокупности: пролет, расчетная нагрузка, требования к звукоизоляции и удобство монтажа.

На практике пустотные плиты часто оказываются более универсальными для массового строительства, а сплошные — более предпочтительными там, где нужна повышенная жесткость и предсказуемость работы элемента. Ошибка возникает, если ориентируются только на массу или цену, игнорируя схему опирания и последующую эксплуатацию.

Можно ли применять сборные перекрытия в зданиях со сложной планировкой?

Да, но не всегда в чистом виде. Сборные системы особенно хорошо работают в зданиях с регулярной геометрией, стандартными пролетами и повторяющимися опорами. Именно в таких условиях они дают максимум скорости, точности и экономичности монтажа. Если же планировка включает перепады уровней, большие проемы, криволинейные участки или нестандартные нагрузки, типовые элементы уже не так удобны.

В сложных объектах обычно переходят к комбинированным решениям. Например, часть перекрытия может быть сборной, а проблемные зоны выполняют в сборно-монолитном формате, где замоноличивание швов и устройство надбетонки помогают подстроить конструкцию под архитектуру здания. Это позволяет сохранить преимущества индустриального подхода, не жертвуя функциональностью.

Главный риск здесь — попытка «натянуть» стандартную плиту на несоответствующую схему. Тогда возрастает вероятность плохого опирания, неравномерных нагрузок и проблем на стыках. Поэтому для сложной планировки важнее не само наличие сборных элементов, а грамотная увязка конструкции с реальной геометрией здания.

Почему так важно правильно делать монтажные швы между плитами?

Монтажные швы — это не второстепенная деталь, а часть работы всей системы. Через них отдельные элементы перекрытия объединяются в единую конструкцию, распределяющую нагрузки более равномерно. Если швы заполнены правильно, плиты работают совместно, а перекрытие лучше сопротивляется деформациям, вибрациям и локальным перегрузкам.

Плохое выполнение швов приводит к заметным последствиям. Могут появиться сквозные щели, неровности, акустические мостики и зоны, где напряжения концентрируются сильнее обычного. Со временем это способно вызвать трещины, ухудшение герметичности и снижение долговечности. Особенно опасны ошибки при очистке поверхностей, укладке раствора и замоноличивании узлов, потому что внешне конструкция может выглядеть законченной, но работать будет хуже.

На практике качественный шов нужен не только ради прочности. Он также влияет на звукоизоляцию, на ровность основания под отделку и на общее ощущение монолитности перекрытия. Поэтому экономия на этом этапе часто приводит к затратам уже после сдачи объекта.

Что будет, если перекрытие плохо опирается на стены или балки?

Неправильное опирание — одна из самых опасных ошибок при монтаже сборных перекрытий. Плита должна передавать нагрузку на несущую часть здания через рассчитанную зону контакта, и если длина опирания недостаточна или поверхность выполнена с нарушениями, усилия распределяются неравномерно. В результате появляются локальные напряжения, которые могут привести к трещинам и повреждению опорной зоны.

Последствия зависят от степени ошибки. Иногда проблема проявляется сразу: заметные деформации, щели, сколы, трудности с выравниванием следующего уровня. В других случаях дефект накапливается постепенно и сокращает срок службы конструкции. Это особенно критично для зданий, где перекрытие участвует не только в восприятии вертикальных нагрузок, но и в обеспечении пространственной жесткости всей коробки.

Чтобы избежать таких ситуаций, важно заранее проверить геометрию опор, качество поверхности и соответствие монтажной схемы проекту. Даже прочный заводской элемент не компенсирует неправильную посадку на несущую часть здания.

Подходят ли сборно-монолитные системы, если нужна более гибкая планировка?

Да, именно для этого такие решения часто и выбирают. Сборно-монолитная схема сочетает заводские элементы и бетон, который укладывается на месте. Это дает больше свободы при подгонке под конкретную архитектуру, чем полностью типовые сборные системы. При этом сохраняются плюсы индустриального производства: скорость, предсказуемость части элементов и меньший объем трудоемких операций на площадке.

Гибкость достигается за счет того, что можно выполнить бетонирование швов, замоноличивание узлов или надбетонку там, где стандартного элемента недостаточно. Такой подход удобен, если в здании есть участки со сложной геометрией, нестандартными нагрузками или повышенными требованиями к совместной работе всех частей перекрытия. В этом случае система адаптируется к проекту, а не наоборот.

Однако сборно-монолитный вариант не стоит считать упрощением. Он требует внимательного расчета и хорошей организации работ, потому что качество конечного результата зависит и от заводских изделий, и от полевого бетонирования. Если один из этапов выполнен плохо, ожидаемая гибкость превращается в источник дефектов.

От чего зависит, выдержит ли сборное перекрытие нужную нагрузку?

Надежность перекрытия определяется не одним параметром, а сочетанием нескольких факторов. В расчет входят собственный вес конструкции, полезные нагрузки от людей, мебели и оборудования, а также возможное влияние перегородок и временных воздействий. Чем выше ожидаемая нагрузка, тем более жесткой и прочной должна быть система, а иногда требуется изменить тип элемента или схему опирания.

Важен и пролет — расстояние между опорами. При его увеличении возрастает риск прогиба, поэтому для больших пролетов нужны более мощные решения, например ребристые элементы или комбинированные системы. Существенную роль играет и качество стыков: если швы плохо выполнены, даже хорошо рассчитанные плиты не будут работать как единое целое.

На практике оценку нужно делать с учетом реального назначения здания. Перекрытие для жилого помещения, склада и производственного участка будет испытывать разные нагрузки и требовать разных запасов прочности. Ошибка возникает, когда ориентируются только на паспортную прочность отдельной плиты, не учитывая, как она будет работать в общей системе.

Когда лучше выбирать ребристые элементы вместо обычных плит?

Ребристые элементы уместны там, где обычной плите уже не хватает жесткости или нужно перекрыть более значительный пролет. Их конструкция включает плиту и усиливающие ребра, которые помогают лучше воспринимать нагрузки и ограничивать деформации. Поэтому такие решения часто используют в общественных, производственных и некоторых специальных зданиях.

Преимущество ребристых систем особенно заметно при больших расстояниях между опорами или при повышенных эксплуатационных нагрузках. В этих условиях простая плоская плита может оказаться слишком массивной или недостаточно жесткой, а ребра позволяют перераспределить материал более рационально. Это дает конструктивную эффективность без излишнего утяжеления всей схемы.

Но выбирать ребристые элементы стоит только после проверки архитектурных и монтажных условий. Если здание типовое, с небольшими пролетами и стандартной сеткой опор, более простые плиты могут быть практичнее. Ребристая схема оправдана тогда, когда ее преимущества действительно нужны и подтверждены расчетом.

Какие ошибки чаще всего снижают срок службы сборных перекрытий?

Чаще всего проблемы возникают не из-за самого типа перекрытия, а из-за ошибок монтажа и стыковки. Среди типичных причин — неправильное опирание плит, недостаточная длина опирания, некачественное заполнение монтажных швов и нарушение технологии замоноличивания. Внешне конструкция может выглядеть законченной, но внутри уже будут сформированы слабые зоны.

Еще одна распространенная ошибка — игнорирование пространственной связности. Если элементы не связаны между собой и с несущими конструкциями должным образом, перекрытие хуже работает как единая система. Это особенно нежелательно в зданиях, где перекрытие участвует в обеспечении общей устойчивости. Кроме того, на долговечность влияет точность изготовления: даже небольшие отклонения размеров могут осложнить сборку и ухудшить качество стыков.

Чтобы перекрытие служило дольше, важно не экономить на подготовке основания, проверке геометрии и контроле монтажных работ. Сборные конструкции хорошо работают только тогда, когда проектные решения и фактическое исполнение совпадают.
