Разбивка осей

Разбивка осей — это перенос проектного положения здания или сооружения на местность с закреплением его геометрической основы. От точности этой работы зависит расположение фундаментов, стен, колонн и других конструктивных элементов.

Разбивка осей — это один из базовых этапов инженерно-геодезических работ, от которого зависит точность последующего строительства. По сути, речь идет о переносе проектного положения здания, сооружения или отдельного элемента на местность с закреплением осей в натуре. Именно оси задают геометрическую основу будущего объекта: их положение определяет, где окажутся стены, колонны, фундаменты, перегородки, технологическое оборудование и другие конструктивные элементы.

Ошибки на этом этапе нередко приводят к цепочке проблем: несоосности конструкций, смещению несущих элементов, конфликту с инженерными сетями, затруднениям при монтаже и, в сложных случаях, к переделкам уже выполненных работ. Поэтому разбивка осей рассматривается не как формальность, а как важнейшая часть контроля качества на строительной площадке.

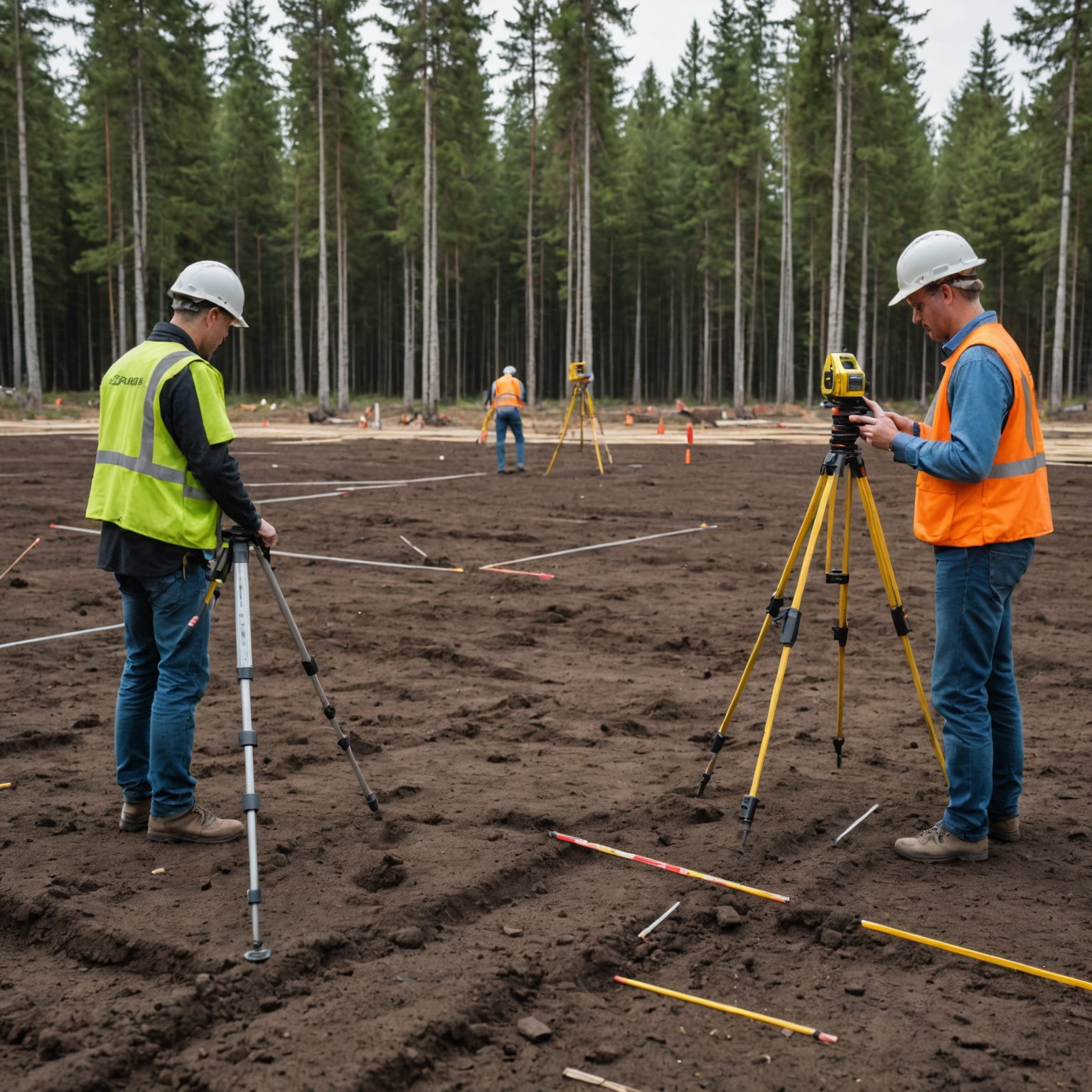

Что означает разбивка осей

Под разбивкой осей понимают вынос в натуру основных осей здания или сооружения в соответствии с проектной документацией. Проектные координаты и размеры, рассчитанные на бумаге или в цифровой модели, превращаются в реальные точки и линии на участке. Эти линии служат ориентиром для земляных работ, устройства фундаментов, установки опалубки, монтажа каркаса и дальнейших строительных операций.

Оси обычно обозначают как продольные и поперечные. В простом случае они образуют прямоугольную сетку, но для сложных объектов могут включать дуги, ломаные линии, дополнительные технологические и контрольные оси. Чем сложнее объект, тем выше требования к точности и к способу закрепления разбивочных знаков.

Зачем нужна разбивка осей

Чтобы перенести проектные размеры на строительную площадку.
Чтобы обеспечить правильное расположение фундаментов и несущих конструкций.
Чтобы связать между собой работы разных подрядчиков и видов работ.
Чтобы упростить контроль размеров на следующих стадиях строительства.
Чтобы уменьшить риск накопления геометрических ошибок.

На практике разбивка осей используется не только при возведении зданий. Она нужна при строительстве дорог, мостов, промышленных площадок, инженерных сооружений, резервуаров, подпорных стен и любых объектов, где важна точная пространственная привязка.

Какие оси бывают и как они используются

В строительной документации оси чаще всего принимают за систему координат объекта. Именно от них отсчитываются основные размеры. При этом оси делят на несколько типов в зависимости от назначения.

Основные оси

Это главные линии, определяющие положение здания или сооружения на участке. Они задают общую геометрию объекта и служат базой для всех последующих разбивок. В большинстве случаев именно основные оси закрепляются первыми и контролируются особенно тщательно.

Промежуточные оси

Промежуточные оси применяются внутри конструктивной сетки. Они позволяют точно определить расположение внутренних стен, колонн, балок, проемов и других элементов. Наличие промежуточных осей упрощает монтаж и повышает повторяемость размеров.

Монтажные и технологические оси

Иногда проект требует выделить отдельные оси для оборудования, линий коммуникаций, крановых путей, опорных точек или технологических установок. Такие оси могут не совпадать с конструктивной сеткой, но должны быть согласованы с ней.

Принцип работы осевой сети

Оси не существуют отдельно от проекта: они взаимосвязаны. Если нарушено положение одной линии, это может повлиять на всю сетку. Поэтому разбивка выполняется от надежной базы — от пунктов геодезической основы, осей существующих сооружений или от ранее закрепленных контрольных знаков.

Основные этапы разбивки осей

Порядок работ зависит от типа объекта, условий участка и принятой технологии, однако общая логика остается одинаковой. Сначала анализируют исходные данные, затем выполняют вынос, закрепление и проверку результатов.

Изучение проектной документации и исходных координат.
Проверка наличия и сохранности геодезической основы на участке.
Подготовка приборов и материалов для разбивки.
Вынос основных осей в натуру.
Закрепление осей временными или постоянными знаками.
Проверка расстояний, прямых углов, диагоналей и привязок.
Фиксация результатов в исполнительной документации.

Если участок имеет сложную конфигурацию, рельеф, плотную застройку или ограниченный доступ, этапы могут дополняться расчетами, построением вспомогательных линий и повторными контрольными измерениями.

Подготовка к работам

Подготовка начинается с проверки проекта: смотрят, какие координаты и размеры заданы, от каких реперов или пунктов строится схема, есть ли в документации указания по допустимым способам закрепления. При необходимости уточняют, какие точки можно использовать как исходные.

Затем оценивают состояние площадки: нет ли препятствий, поврежденных знаков, перепадов высот, коммуникаций или объектов, мешающих установке приборов и закреплению осей. На этом этапе важно обеспечить видимость между точками и безопасный доступ к месту работ.

Вынос осей в натуру

Сам перенос проектных данных на местность выполняют с помощью геодезических приборов и расчетов. Метод выбирают в зависимости от условий: может использоваться полярный способ, прямоугольные координаты, створный метод, засечки и другие приемы. В простых случаях оси выносят от базовой линии и измеряют необходимые расстояния под прямым углом. В более сложных случаях опираются на координатную сеть и инструментальное определение точек.

Особое внимание уделяют первым осям, поскольку от них строится вся последующая сетка. После первичного выноса выполняют контрольное измерение, чтобы убедиться в правильности положения точек.

Закрепление осей

Оси нужно не только вычислить, но и надежно обозначить на местности. Для этого используют разные виды закрепления: колышки, обноски, металлические штыри, риски на временных конструкциях, краску, маркеры, а иногда и постоянные знаки. Выбор способа зависит от срока существования знака и от стадии работ.

Если земляные работы еще не начаты, можно применять колышки и вехи. Если же предстоит разработка котлована, то временных знаков будет недостаточно, и используют обноску — переносную конструкцию, на которой отмечают положение осей вне зоны будущих земляных работ. Это позволяет сохранить разбивку даже при снятии грунта.

Обноска как способ сохранения осей

Обноска особенно полезна на начальной стадии строительства. Она размещается за пределами котлована и служит опорой для переноса осей на строительную площадку в процессе работ. На досках или стойках наносят риски, по которым затем восстанавливают положение осевых линий. Такой способ помогает избежать потери разбивки при изменении рельефа и выемке грунта.

Методы разбивки осей

В инженерной практике применяются разные методы. Выбор зависит от точности, доступности исходных точек, размеров объекта и условий площадки. Ниже приведены наиболее распространенные подходы.

Метод	Суть	Когда применяется
Прямоугольных координат	Точки откладывают по осям X и Y от исходной базы	Для объектов с четкой координатной схемой и свободным доступом
Полярный	Точку находят по углу и расстоянию от исходного пункта	Когда удобно работать от одной станции и требуется гибкость
Створный	Точки задаются по прямой между двумя базовыми пунктами	Для линейных объектов и простых схем
Засечек	Положение точки определяют по пересечению направлений	Когда точка труднодоступна или требуется обход препятствий

Нельзя назвать один метод универсально лучшим. Важнее, чтобы выбранный способ обеспечивал достаточную точность, был удобен в конкретных условиях и позволял надежно контролировать результат.

Прямоугольная схема

Это один из самых понятных вариантов. От базовой линии откладывают поперечные и продольные размеры, после чего проверяют прямые углы и диагонали. Метод хорошо подходит для зданий с простой геометрией, особенно когда требуется быстро разметить фундаментные контуры, оси колонн или стен.

Полярный способ

Полярный способ удобен при работе с тахеометром и координатными данными. Прибор устанавливают на исходной точке, ориентируют по базовому направлению и откладывают нужный угол и расстояние до искомой точки. Этот метод точен и универсален, но требует аккуратной работы с прибором и соблюдения условий видимости.

Створный способ

Створ позволяет закреплять точки на прямой линии между двумя исходными точками. Он прост и нагляден, поэтому часто используется при линейных сооружениях, например при трассировке коммуникаций, ограждений или отдельных участков фундамента. Однако для высокой точности требуется надежная фиксация исходных точек и контроль отклонений от прямой.

Контроль точности разбивки

Контроль — неотъемлемая часть процесса. Даже при аккуратной работе всегда выполняют повторную проверку, поскольку на точность влияют приборная погрешность, человеческий фактор, неровности поверхности, плохая видимость и деформация временных знаков.

Что проверяют в первую очередь

совпадение вынесенных точек с проектными координатами;
расстояния между осями;
прямоугольность сетки;
диагонали прямоугольных контуров;
устойчивость и сохранность закрепления;
привязку к исходным пунктам и реперам.

Для прямоугольного контура особенно полезна проверка диагоналей. Если диагонали равны, это не всегда гарантирует абсолютную точность, но существенно повышает доверие к разметке. При сложной форме объекта применяют дополнительные контрольные измерения, а также независимую проверку другой бригадой или другим прибором.

Простой расчет для проверки прямоугольника

Если контур имеет стороны a и b, диагональ можно оценить по формуле:

d = √(a² + b²)

Например, при размерах 6 м и 8 м диагональ составит:

d = √(6² + 8²) = √(36 + 64) = √100 = 10 м

Такая проверка помогает быстро сравнить проектную геометрию с фактической разметкой. Если размеры не совпадают, причину нужно искать до начала следующих этапов работ.

Типичные ошибки при разбивке осей

Ошибки могут возникать на любом этапе — от чтения проекта до закрепления знаков. Иногда проблема связана не с прибором, а с тем, что исходные данные были неверно поняты или не были должным образом проверены. Наиболее распространенные ошибки стоит учитывать заранее.

использование поврежденных или неуточненных исходных точек;
перенос осей без контроля диагоналей и углов;
ошибки в чтении координат и размеров из проекта;
слишком близкое расположение временных знаков к зоне земляных работ;
плохая фиксация обноски или колышков;
путаница между конструктивными и монтажными осями;
отсутствие повторной проверки после перемещения техники или оседания грунта.

Даже небольшое смещение на первом этапе может привести к заметным отклонениям на большой длине. Поэтому особенно важны дисциплина измерений, аккуратная маркировка и сохранение всей разбивочной информации.

Роль разбивки осей в контроле качества работ

Разбивка осей тесно связана с качеством строительства. Она задает эталон, относительно которого проверяются все последующие операции. Если оси закреплены точно, легче контролировать размеры опалубки, положение арматуры, установку колонн, монтаж перекрытий и инженерных систем.

Кроме того, качественная разбивка помогает уменьшить споры между участниками строительства. Когда на площадке есть четко закрепленная и проверенная осевая схема, проще сопоставлять выполненные работы с проектом и выявлять отклонения на ранней стадии. Это особенно важно там, где элементы сооружения должны точно совпадать друг с другом или с существующей застройкой.

Почему важно сохранять оси на всем протяжении работ

Оси часто нужны не один раз, а на протяжении всего строительства. Они используются для повторной выверки после разработки котлована, при устройстве фундаментов, в ходе монтажа надземной части и при контроле готового объекта. Если разбивка утрачена или выполнена небрежно, восстановить точную геометрию становится гораздо сложнее.

По этой причине временные знаки дополняют долговременными ориентирами, а результаты работ фиксируют в исполнительных схемах и журналах. Такая документация позволяет восстановить положение осей даже после значительных изменений на площадке.

Особенности разбивки осей для разных объектов

Не все объекты разметить одинаково просто. Жилой дом, промышленный цех, мостовая опора и линейный трубопровод требуют разных подходов к закреплению и контролю осей.

Для зданий с прямоугольной сеткой

Здесь чаще всего применяют классическую систему продольных и поперечных осей. Главная задача — выдержать правильные расстояния и прямые углы. Удобно использовать обноску и контроль диагоналей, а также вынос отдельных осей под фундаментные блоки, колонны и перегородки.

Для промышленных сооружений

Промышленные объекты часто имеют сложную планировку, высокую насыщенность оборудования и жесткие требования к монтажной точности. В таких случаях кроме строительных осей могут появляться специальные технологические оси. Разбивка выполняется особенно тщательно, поскольку даже небольшое отклонение может затруднить установку оборудования.

Для линейных объектов

На трассах, дорогах, коммуникациях и других протяженных объектах оси задают направление и привязку к пикетажу, характерным точкам и элементам рельефа. Здесь важна непрерывность разбивки и согласованность отдельных участков между собой.

Практические советы по организации работ

Чтобы разбивка осей была надежной, требуется не только точный прибор, но и грамотная организация процесса. Полезно заранее продумать последовательность действий, места установки знаков и порядок контрольных измерений.

Начинать с проверки исходных данных и состояния геодезической основы.
Закреплять не только точки, но и вспомогательные ориентиры для восстановления осей.
Не полагаться на один замер — выполнять повторный контроль.
Размещать временные знаки вне зоны активных земляных работ.
Фиксировать все результаты в схеме или исполнительной документации.
Согласовывать оси между различными участками строительства, если объект крупный.

При сложной конфигурации участка полезно создавать резервные точки и дублирующие привязки. Это снижает риск потери разбивки при повреждении одного из знаков.

Заключение

Разбивка осей — это фундамент точного строительства в буквальном и техническом смысле. От качества ее выполнения зависит правильность всех последующих этапов: земляных работ, устройства оснований, монтажа конструкций и контроля геометрии объекта. Надежная осевая сетка позволяет сократить ошибки, упростить проверку и обеспечить соответствие работ проекту. Именно поэтому разбивку осей следует рассматривать как ключевую инженерную операцию, а не как вспомогательную процедуру.

Галерея: Разбивка осей

Разделы справочника

Основания и фундаменты
Раздел о грунтах, фундаментных конструкциях, армировании, гидроизоляции и подготовке основания. Помогает быстро сориентироваться в темах строительства и выбрать нужный материал.
Полы и перекрытия
Практический раздел о полах и перекрытиях: основание, стяжка, черновой пол, плиты и балки, а также подготовка к укладке напольных покрытий.
Стены и перегородки
Раздел о стенах и перегородках: виды конструкций, кладка, каркасы, несущие элементы, растворы и отделка для планирования и ремонта.
Тепло- и звукоизоляция
Материалы и решения для тепло- и звукоизоляции: утепление, защита от шума, паро- и ветрозащита, мостики холода и популярные изоляционные материалы.

FAQ

Почему ошибка в разбивке осей может сорвать последующие работы на стройке?

Разбивка осей задаёт геометрическую основу всего объекта, поэтому даже небольшое смещение на старте быстро превращается в системную проблему. Если ось сдвинута, то следом уходят фундаменты, стены, колонны, проёмы и места под инженерные решения. На ранней стадии это может выглядеть как незначительное отклонение, но по мере роста объекта ошибка накапливается и становится заметной уже при монтаже или отделочных работах.

Последствия обычно проявляются не сразу, а цепочкой: появляются несоосность конструкций, конфликт с коммуникациями, необходимость подгонки элементов и дополнительные затраты времени. В сложных случаях часть уже выполненных работ приходится переделывать, потому что исправить геометрию после устройства основания или каркаса гораздо труднее, чем предотвратить ошибку на этапе выноса осей. Поэтому точность здесь — это не формальность, а способ избежать дорогих переделок.

Чем отличаются основные, промежуточные и технологические оси в строительстве?

Основные оси формируют базовую схему объекта и определяют его положение на участке. Именно от них обычно начинают разбивку, потому что они задают общую геометрию и служат опорой для всех последующих измерений. Если основные оси закреплены неверно, остальные элементы сетки тоже окажутся смещёнными.

Промежуточные оси нужны внутри конструктивной схемы. Они помогают точно расположить внутренние стены, колонны, балки, проёмы и другие элементы, где важна повторяемость размеров. Технологические или монтажные оси выделяют отдельно для оборудования, крановых путей, коммуникаций и специальных установок. Они могут не совпадать с конструктивной сеткой, но должны быть согласованы с ней, чтобы не возникло пересечений и конфликтов при монтаже.

Можно ли сохранить разбивку осей после разработки котлована?

Да, для этого и применяют обноску. Она размещается вне зоны будущих земляных работ, поэтому риски и отметки не исчезают вместе с грунтом. По сути, это переносная опорная конструкция, на которой положение осей сохраняют в доступном месте даже тогда, когда внутренняя часть площадки уже изменена.

Такой способ особенно полезен на ранней стадии строительства, когда котлован ещё только формируется или уже разработан, а разбивку нужно использовать дальше для устройства фундаментов и восстановления осевых линий. Обноска позволяет не зависеть от временного состояния грунта внутри площадки и снижает риск потерять исходную геометрию. На ней наносят риски, по которым затем снова находят оси в натуре.

Как выбирают способ выноса осей на местность?

Способ выноса зависит от точности, доступности исходных точек, конфигурации объекта и условий площадки. Если объект имеет простую прямоугольную схему и есть свободный доступ, часто удобнее работать по прямоугольным координатам: точки откладывают по осям X и Y от исходной базы. Когда проще работать от одной станции и измерять угол с расстоянием, используют полярный способ.

Кроме них применяют створный метод, засечки и другие приёмы, если требуется учесть сложную геометрию или ограниченный доступ. На практике выбор всегда связан с тем, откуда можно уверенно строить разбивку и как обеспечить контроль результата. Чем сложнее объект и плотнее застройка вокруг него, тем выше роль точных исходных данных и повторных проверок.

Нужно ли проверять диагонали и прямые углы после разбивки осей?

Да, проверка нужна обязательно, потому что первичный вынос ещё не гарантирует идеальную геометрию. После переноса осей на площадку измеряют расстояния, контролируют прямые углы и диагонали, чтобы убедиться, что сетка соответствует проекту. Это особенно важно, если разбивка выполняется на сложном участке или от нескольких исходных точек.

Такая проверка помогает выявить не только грубые ошибки, но и накопление мелких отклонений, которые позже влияют на фундамент, опалубку и монтаж конструкций. Если контроль не сделать сразу, проблема может проявиться уже на следующем этапе, когда исправление станет значительно дороже. Поэтому контрольные измерения — это часть самой разбивки, а не отдельная необязательная операция.

Какие знаки используют для закрепления осей и от чего зависит выбор?

Для закрепления осей используют разные виды знаков: колышки, штыри, риски на временных конструкциях, краску, маркеры, обноску и иногда постоянные знаки. Выбор зависит от того, сколько времени знак должен сохраняться, на какой стадии находится строительство и будут ли земляные работы, которые могут его уничтожить.

Если площадка ещё не затронута выемкой грунта, часто достаточно временных знаков, потому что они удобны и быстро устанавливаются. Но если предстоит разработка котлована или активное перемещение техники, надежнее переносить оси на обноску или применять более устойчивые решения. Смысл в том, чтобы разметка оставалась читаемой и доступной для последующих измерений, пока объект не перейдёт к следующему этапу.

Как разбивка осей помогает разным подрядчикам работать без конфликтов?

Оси служат общей системой координат для всех участников строительства. Когда у всех есть единая привязка, проще согласовать земляные работы, устройство фундамента, монтаж каркаса, прокладку коммуникаций и установку оборудования. Это уменьшает риск того, что один подрядчик выполнит работу в одном месте, а другой обнаружит там расхождение с проектом.

Если же единой осевой сети нет или она выполнена неточно, появляются конфликты размеров и привязок: элементы могут мешать друг другу, инженерные линии — пересекаться, а монтаж — затягиваться из-за постоянных уточнений. Поэтому разбивка осей работает как связующее звено между разными видами работ и помогает держать проект в одной геометрической логике от начала до конца.

Когда разбивку осей нужно повторно контролировать в ходе строительства?

Повторный контроль нужен каждый раз, когда есть риск нарушения исходной геометрии. Это особенно актуально после земляных работ, при устройстве фундамента, перед монтажом несущих конструкций и в ситуациях, когда площадка имеет сложный рельеф или ограниченный доступ. Чем больше изменений в зоне строительства, тем выше вероятность смещения контрольных точек.

Повторная проверка также полезна, если разбивка выполнялась от временных знаков или если на площадке работают несколько подрядчиков и есть риск случайного повреждения ориентиров. Контроль позволяет убедиться, что оси по-прежнему соответствуют проекту, а накопленные погрешности не перешли в следующий этап. На практике это экономит время: исправить небольшое отклонение до монтажа гораздо проще, чем после него.
